控制臺是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。控制臺是由接觸式調壓器及控制、保護、測量、信號電路組成。通過接入220V/380V工頻電源，調節調壓器的輸出電壓（即試驗變壓器的輸入電壓）取得所需要的試驗高電壓（被試品的耐壓值），其工作原理附后。那么在試驗中控制臺應該如何與高壓試驗變壓器接線呢？

在使用控制臺時首先要先了解控制臺的使用條件：1、環境溫度：0～40℃。2、海拔高度：<100M。3、相對濕度：<85%。4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

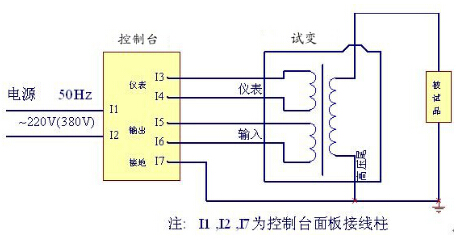

高壓試驗變壓器接線示意圖

操作說明

1．按圖所示的接線方式將操作臺與試變連接起來，注意不要忘記接地線。仔細檢查后，即可通電試驗。

2．接通電源，將調壓器手輪旋至零位處，零位開關合上，電源指示燈亮（表示調壓器輸出為零）。

3．按下啟動按鈕，接觸器吸合，調壓器受電，同時電源指示燈滅，工作指示燈亮。

4．順時針緩慢均勻地旋轉調壓器手輪，并密切注視電壓表讀數，當升到所需電壓值時應停止旋轉手輪，打開“計時開關”，時間繼電器開始計時，試驗到所需的時間后，臺內發出報警聲，提示試驗時間已到，及時關閉“計時開關”，并反向旋轉手輪，直到調壓器回至零位。

5．試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，電源指示燈亮。

6．本裝置設有過流保護，根據被試品正常試驗所需的過流值用轉換開關選擇過流值。繼電器的過流值出廠時按額定的80%整定，使用小負載時，應根據負載電流重新整定，確保設備安全。被試品在升壓過程中，如發生擊穿短路過流時，過流繼電器動作，電源被切除，說明產品不合格，此時應將調壓器旋至零位。
