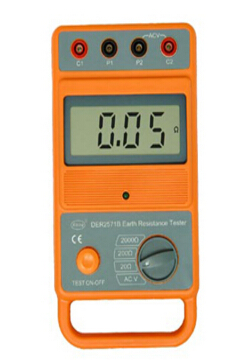

接地電阻測試儀，通常也叫接地表，用于電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，可測量土壤電阻率及地電壓。那么接地電阻測試儀如何進行接地電阻的測量？武漢華電高科電力試驗專家為你解答！

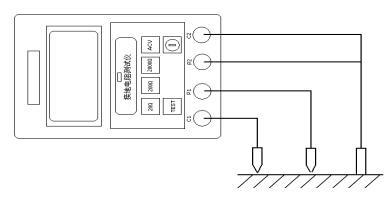

接地電阻測試儀接地電阻的測量方法見圖1

●  以被測接地極為起點，使電位探針和電流探針三者在一直線上，間距為20米。
●  用測試線將被測接地極連到儀表的C2、P2測試孔（三極法測量將C2、P2短接即可），電壓探針連到測試孔P1，電流探針連到儀表C1測試孔。
●   經儀表檔位選擇開關選定所需的測試量程。
●按一下測試開關TEST，電流指示燈綠色變?yōu)榧t色，顯示屏顯示接地電阻值。

接地電阻測試儀使用時需注意
● 測試完畢,應立即按一下TEST測試按鈕,關閉測試電流,以利省電。當顯示屏上出現欠壓指示符時，應立即更換新電池，否則儀表無法正常工作。
● 當被測接地極開路或電流極輔助接地電阻大于各檔允許的Rc值時，表頭將給出 “OPEN CIRCUIT”指示，此時應檢查C2至C1的測試線是否接通或接觸不良；或降低RC值。
● 輔助接地電阻及地電壓引起的測量誤差
允許輔助接地電阻RC(C1與C2之間)<2KΩ；
RP(P1與P2之間)<40KΩ誤差≤±5%
允許地電壓≤5V(工頻有效值) 誤差≤±5%
● 地電壓測量時最大測試電壓為 AC 20V。
