斷路器導電回路電阻標準參考值

您的位置：首頁 >> 服務支持 >> 技術文章

【導讀】斷路器導電回路電阻是標志斷路器質量的主要參數之一,其值的大小直接影響到斷路器通載額定工作電流時的溫升以及短路狀態下的動熱穩定性?；芈冯娮铚y試儀在電氣設備預防性試驗規程中有明確標識的參考值。本文又武漢華電高科技術提供的斷路器導電回路電阻標準參考值。

斷路器導電回路電阻標準參考值
（電氣設備預防性試驗規程）

型號	每相回路電阻（μΩ）	型號	每相回路電阻（μΩ）
SN1-10	<95	DW1-60G	200
SN2-10G	75	SW1-110	700
SN4-10	50—60	SW2-110I	180
SN4-20	50—60	SW3-110	160
SN4-10G	20	SW4-110	300
SN4-20G	20	SW6-110	180—220
SN5-10	100	SW2-220	400
SN6-10	80	SW4-220	600
SN10-35	<75	SW6-220	<400
DW1-35	550	SW7-220	<190
DW1-60	500	KW1-220	400
DW3-110	1100—1300	KW2-220	170
DW2-110	800	KW3-220	110
KW1-110	150	KW4-220	130
KW3-110	45	DW2-220	1520
KV4-110A	60	DW3-220	1200
DW3-110G	1600—1800	SW6-330	≯600

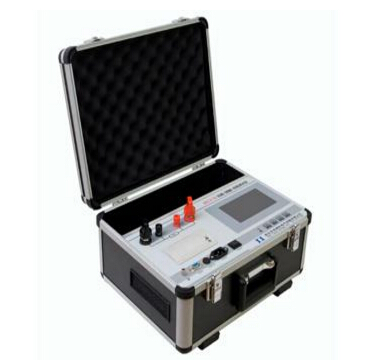

武漢華電高科HLY（100A/200A）-H回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成.是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB763推薦的100A直流，（現可達200A），可在100A（200A）電流的情況下測量被試品的接觸電阻及回路電阻?；芈冯娮铚y試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。

回路電阻測試儀
