10-20kV全絕緣緊湊型開關設備
概述
      SRM16系列全絕緣全封閉充氣式金屬開關設備(以下簡稱充氣櫃)是一個完全密封的系統，其所有帶電部分以及開闕密封在不銹鋼的般體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全， 并且實現了免維護。 通過選擇可擴展母綾，可以實現任何組合，達到模塊化。擴展母線完全絕緣和屏蔽，確保了高可靠性和安全性。充氣櫃同時可以提供工業化的自動化解決方案，形成了智能化開關的概念，并將現塌安裝及調試工作量降至最低。
      所有高壓帶電部分位于不銹鋼箱體內，箱殼為不銹鋼密封焊接，充入工作壓力1 .4Bbar的SF6氣體，防護等級為IP67。可安裝于潮濕、多沙多廛、鹽污、礦山、箱式變電站和任何由于空氣污染易引發表面污染的場所而不必采取特別的預防措施。無需母殘清掃和防小動物即使是熔斷器室也具有IP67的防護等級。擴展母線為完全絕緣和全屏蔽，以保證不受外部環境變化的影響且免維護。
正常使用條件
      ●海拔高度:≤3000米
      ●環境溫度:最高溫度+55C，最低溫度45C
      ●濕度:最大平均相對濕度℃
                24小時測量<95%, 1個月測量≤90%
      ●抗震能力:地震烈度不超過8度
特殊條件
      遵循IEC 60694標準，對于有別于正常操作條件下的特殊運行條件，制造商和最終用戶必須取得一致。如果涉及特殊惡劣的運行環境，則必須向制造商和供應商咨詢。當電氣設備安裝在海拔高度為2500米以上時，需特別注明，以便制造時對壓力進行調整。

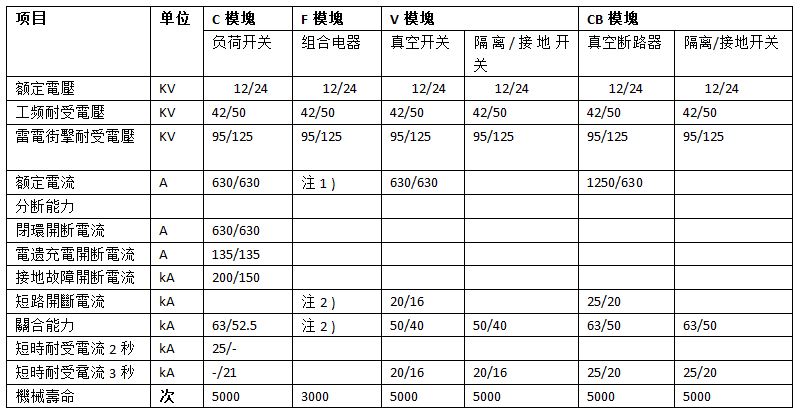

技術參數
